隨著電子技術的飛速發展，電路板作為電子設備的核心部件，其精密性和可靠性要求日益提高。體視顯微鏡憑借其獨特的優勢，在電路板質量檢測、焊接檢查、維修與返修等領域發揮著重要作用。本文將深入探討體視顯微鏡在電路板領域的應用場景、技術優勢及實際案例，揭示其在電子制造中的獨特價值。

一、體視顯微鏡的核心優勢

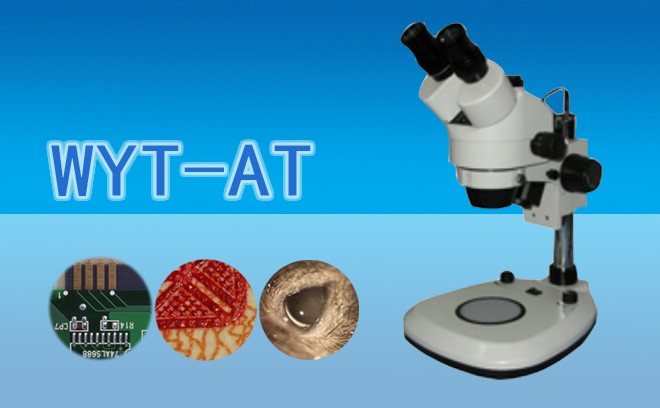

體視顯微鏡通過雙目鏡筒提供立體視覺，結合大視場、強立體感、高清晰度等特點，成為電路板檢測的理想工具。

大視場觀察：寬廣的視野適合觀察大型電路板或多元器件，提升檢測效率。

三維立體成像：雙目鏡筒設計提供深度感知，便于識別元件高度、焊接點形狀等細節。

靈活變焦與照明：支持連續變焦，結合多角度照明（如環形光、同軸光），適應不同檢測需求。

操作便捷：符合人體工學的設計，減少長時間觀察的疲勞感。

二、電路板領域的關鍵應用

1. 質量檢測

在電路板生產環節，體視顯微鏡用于檢測焊接質量、元件裝配精度及線路布局合理性。

焊接缺陷識別：清晰觀察焊點冷焊、虛焊、焊錫過多或不足等問題。

元件裝配檢查：確保電阻、電容、芯片等元件安裝位置準確，引腳無彎曲或損傷。

線路布局驗證：檢查線路走向是否符合設計，避免短路或信號干擾風險。

2. 焊接檢查

體視顯微鏡在焊接工藝中用于評估焊縫質量，確保電路板可靠性。

焊縫形態分析：觀察焊縫是否均勻、平滑，熔合線是否清晰。

熱影響區檢查：評估焊接過程中熱量對周邊元件的影響，避免性能下降。

缺陷定位：快速識別裂紋、氣孔、夾雜物等焊接缺陷，指導工藝改進。

案例：奧林巴斯SZ61體視顯微鏡配備格里諾光學系統，提供平場度、豐富景深及優質圖像細節。該設備在熔深焊接樣品觀察中，清晰呈現焊縫特征，為焊接質量評估提供有力支持。

3. 維修與返修

在電路板維修環節，體視顯微鏡輔助技術人員進行精細檢查和故障定位。

故障點識別：觀察元件表面劃痕、腐蝕、裂紋等損傷，定位失效元件。

焊接修復驗證：檢查返修后的焊點質量，確保連接可靠性。

清潔度評估：觀察電路板表面清潔度，避免殘留物導致短路或信號干擾。

三、技術融合與未來趨勢

智能化升級：

圖像采集與處理：集成高清攝像頭和圖像處理軟件，實現自動化缺陷識別與分類。

數據分析：通過AI算法對檢測數據進行統計分析，優化生產工藝。

多功能集成：

測量與記錄：支持尺寸測量、坐標定位等功能，提升設備實用性。

報告生成：自動生成檢測報告，便于質量追溯和工藝改進。

應用場景拓展：

研發支持：在新產品設計階段，用于驗證布局合理性和可制造性。

教育培訓：作為教學工具，幫助技術人員掌握檢測與維修技能。

四、結語：體視顯微鏡，電子制造的質量守護者

體視顯微鏡以其獨特的優勢，在電路板領域發揮著不可替代的作用。從質量檢測、焊接檢查到維修與返修，其**、高效的性能為電子制造提供了有力支持。隨著智能化技術的融合，體視顯微鏡將進一步助力電子產業升級，推動制造業向更高精度、更高效率發展。
